    液壓式安全聯軸器特點：
    （1）結構緊湊，質量小，徑向尺寸小，轉動慣量小，便于與其他傳動件聯接。
    （2）不受金屬疲勞的影響，可較長時間保證限制傳動所預定的轉矩。
    （3）可較敏感地起到過載安全保護作用。
    （4）通過控制注入壓力油的壓力，在較大范圍內調整所傳遞的轉矩。
    （5）傳動平穩，可緩沖、減振，適用于正反轉工況條件。
    （6）更換易損件（剪切管）較方便，縮短輔助工時。
    （7）維護方便，成本較低。

資料整理中

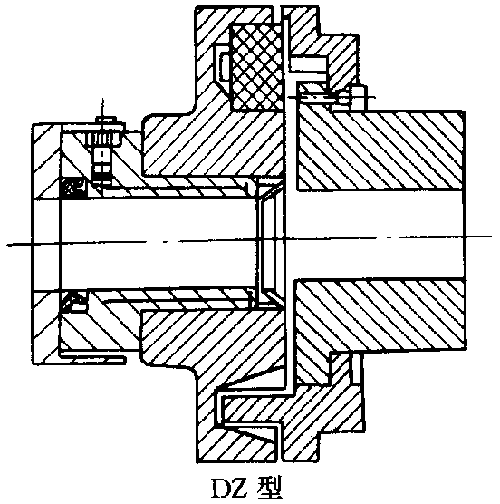

       DZ液壓安全聯軸器外形及安裝尺寸（JB/T7355-94）

DZ液壓安全聯軸器

DZ型低速軸聯接液壓安全聯軸器基本參數和主要尺寸（JB/T7355-94）
型號
滑動轉矩Ts
/kN·m
尺寸/mm
轉動慣量I
/kg·m2
質量m
/kg
d
D
D1
L
L1
B
C
C1
AYL30DZ
0.315～0.63
30
40
107
82
40
4
2
1.5
0.002
2.2
AYL35DZ
0.5～1
35
45
112
87
45
4
0.003
2.4
AYL40DZ
0.71～1.4
40
52
118
94
52
5
0.004
2.8
AYL45DZ
0.9～1.8
45
58
124
102
60
7
0.005
3.1
AYL50DZ
1.25～2.5
50
65
130
109
65
8
0.007
3.6
AYL60DZ
2～4
60
75
140
117
73
0.009
4.2
AYL70DZ
3.55～7.1
70
90
152
130
82
0.016
5.8
AYL80DZ
4.5～9
80
100
162
146
98
0.021
6.6
AYL90DZ
5.6～11.2
90
110
173
158
110
0.029
7.7
AYL100DZ
9～18
100
125
186
180
120
12
3
2
0.05
11.1
AYL110DZ
11.2～22.4
110
140
200
179
121
0.071
13.3
AYL120DZ
14～28
120
150
209
205
145
0.093
15.6
AYL130DZ
18～35.5
130
160
219
214
156
0.112
16.8
AYL140DZ
22.4～45
140
170
229
225
165
13
0.14
18.7
AYL150DZ
25～50
150
180
239
235
175
2.5
0.169
20.4
AYL160DZ
40～80
160
200
252
260
195
15
4
0.263
28.1
AYL170DZ
45～90
170
210
262
256
191
0.302
29.1
AYL180DZ
56～112
180
225
275
0.386
33.5
AYL190DZ
71～140
190
240
288
302
236
0.563
44.4
AYL200DZ
80～160
200
250
298
0.641
46.4
AYL220DZ
100～200
220
270
318
0.818
50.4
    注：表中的滑動轉矩是當環境溫度為0℃以上時的值。若環境溫度低于0℃時，滑動轉矩應適當降低（一般降低1.5％）。

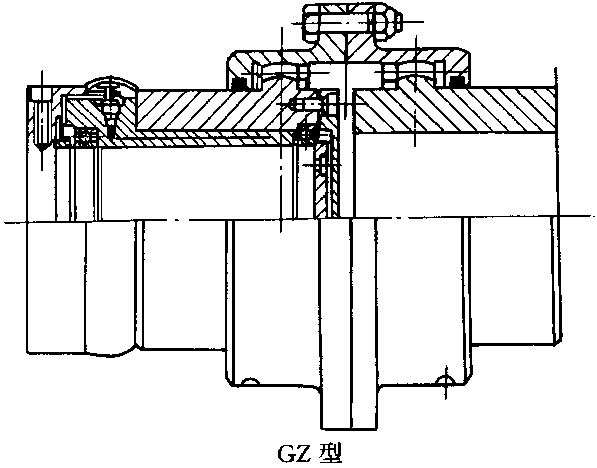

        GZ型液壓安全聯軸器外形及安裝尺寸（JB/T7355-94）

GZ型液壓安全聯軸器

GZ型高速軸聯接液壓安全聯軸器基本參數和主要尺寸（JB/T7355-94）/mm
型號
滑動轉矩Ts
/kN·m
d
D
D1
D2
D3
D4
D5
L
L1
L2
L3
L4
L5
L6
B
M
C
C1
轉動慣量I
/kg·m2
質量m
/kg
AYL60GZ
2～4
60
75
140
78
40
70
90
137
83
18
106
128
13
1
8
M6
2
1.5
0.014
5.4
AYL70GZ
3.55～7.1
70
90
152
90
50
80
100
150
92
115.5
140.5
1.5
0.022
6.9
AYL80GZ
4.5～9
80
100
162
100
50
90
110
166
108
131.5
156.5
0.031
8.3
AYL90GZ
5.6～11.2
90
110
173
115
65
100
125
184
123
25
145
170
18
2
12
M8
3
0.042
9.9
AYL100GZ
9～18
100
125
186
125
70
110
140
206
133
156
191
3
0.065
12.9
AYL110GZ
11.2～22.4
110
140
200
140
80
120
150
208
137
28
167
193
2
0.093
15.7
AYL120GZ
14～28
120
150
209
150
90
130
160
237
161
189
221
0.121
18.3
AYL130GZ
18～35.5
130
160
219
165
100
140
170
250
174
31
201
234
13
0.149
20.3
AYL140GZ
22.4～45
140
170
229
175
105
150
180
261
183
212
245
23
M10
0.185
22.7
AYL150GZ
25～50
150
180
239
190
115
160
190
275
195
35
222
257
15
0.23
25.6
AYL160GZ
40～80
160
200
252
200
120
170
200
300
215
247
282
2.5
0.341
32.7
AYL170GZ
45～90
170
210
262
215
130
180
215
213
37
4
0.395
34.6
AYL180GZ
56～112
180
225
275
225
135
190
225
0.5
38.7
AYL190GZ
71～140
190
240
288
240
145
200
250
350
260
39
297
332
0.723
50.3
AYL200GZ
80～160
200
250
298
250
150
220
0.833
53.6
AYL220GZ
100～200
220
270
320
270
175
240
270
1.07
59.4
注：表中的滑動轉矩是當環境溫度為0℃以上時的值。若環境溫度低于0℃時，滑動轉矩一般降低1.5％。

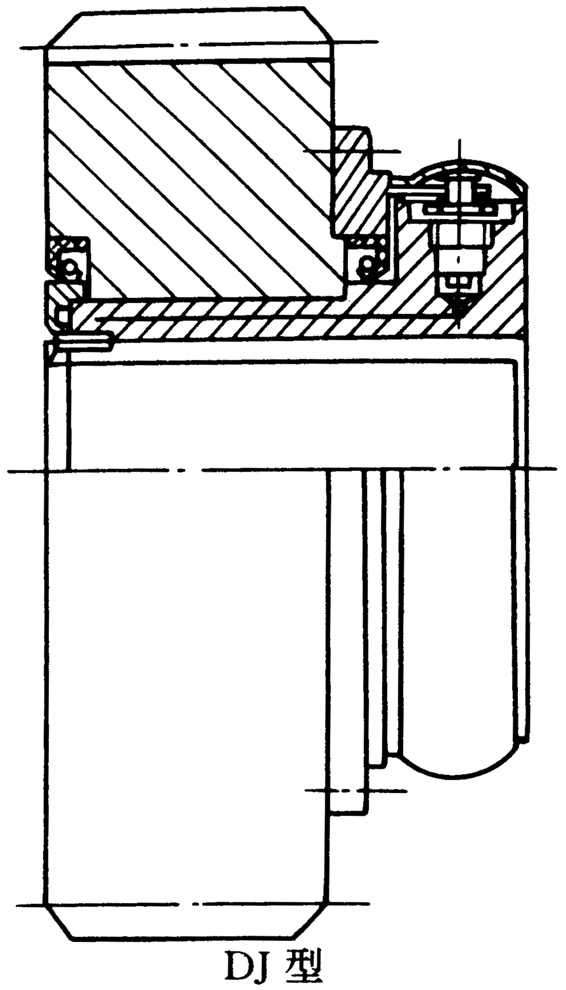

       DJ型液壓安全聯軸器基本參數和主要尺寸JB/T7355-94

DJ型液壓安全聯軸器

DJ型低速鍵聯接液壓安全聯軸器基本參數和主要尺寸（JB/T7355-94）/mm
型號
滑動轉矩Ts
/kN·m
d
D
D1
D2
D3
L
L1
L2
L3
L4
B
M
C
C1
轉動慣量I
/kg·m2
質量m
/kg
AYL35DJ
0.63～1.25
25～35
52
145
130
72
80
40
32
4
15
8
M6
2
1.5
0.008
5.4
AYL40DJ
1.12～2.24
30～40
60
150
136
90
95
55
47
0.01
6.7
AYL48DJ
1.6～3.15
38～48
70
160
146
100
100
60
52
0.013
7.9
AYL55DJ
2.24～4.5
45～55
80
170
155
110
105
65
57
0.017
8.9
AYL60DJ
3.15～6.3
50～60
90
180
165
125
115
71
59
12
3
0.024
11
AYL70DJ
4.5～9
60～70
100
186
172
140
125
81
69
0.034
14
AYL80DJ
5.6～11.2
65～80
110
196
182
150
130
86
74
0.046
16
AYL85DJ
8～16
70～85
120
206
192
160
140
96
84
0.059
18
AYL95DJ
10～20
80～95
130
220
205
170
150
106
93
20
13
M8
0.08
20
AYL100DJ
11.2～22.4
85～100
140
230
215
180
160
116
103
2
0.1
23
AYL110DJ
14～28
95～110
150
235
220
185
170
128
113
0.13
25
AYL120DJ
18～35.5
100～120
160
245
230
190
180
139
124
15
4
0.16
29
AYL130DJ
25～50
115～130
180
265
250
220
190
146
131
2.5
0.22
35
AYL150DJ
35.5～71
130～150
200
285
270
240
200
153
138
0.36
44
AYL170DJ
50～100
140～170
220
300
285
260
230
183
168
0.55
58
AYL190DJ
71～140
160～190
250
330
315
290
250
202
185
17
0.88
74
AYL200DJ
100～200
180～200
280
360
345
320
270
222
205
1.53
101
    注：1.表中的滑動轉矩是當環境溫度為0℃以上時的值。若環境溫度低于0℃時，滑動轉矩一般降低1.5％。
        2.軸孔直徑d按GB3852的規定，鍵槽的型式選取A型。
        3.表中給出的質量及轉動慣量均為最小軸孔計算的近似值。

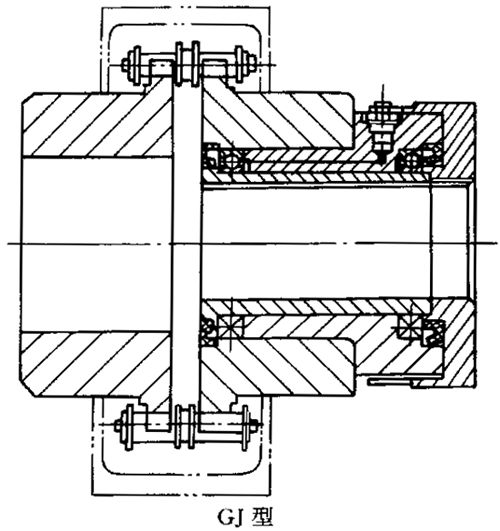

      GJ型液壓安全聯軸器基本參數和主要尺寸JB/T7355-94

GJ型液壓安全聯軸器

GJ型高速鍵聯接液壓安全聯軸器基本參數和主要尺寸（JB/T7355-94）/mm
型號
滑動轉矩Ts
/kN·m
d
D
D1
L
L1
L2min
C
轉動慣量I
/kg·m2
質量m
/kg
AYL50GJ
1.4～3.55
40～50
85
145
105
67
80
1.5
0.013
6.5
AYL60GJ
2.8～5.6
50～60
100
157
110
71
85
0.017
8.5
AYL70GJ
4～8
60～70
115
172
125
83
105
0.03
11.5
AYL80GJ
7.1～14
70～80
130
185
140
98
120
0.048
15.1
AYL90GJ
10～20
80～90
145
206
160
113
130
2
0.08
20.6
AYL100GJ
12.5～25
90～100
160
218
175
122
140
0.125
26.8
AYL110GJ
16～35.5
100～110
175
234
190
137
145
0.182
32.9
AYL120GJ
22.4～45
110～120
190
245
200
146
155
0.257
39.7
AYL130GJ
28～56
120～130
205
255
220
164
165
0.366
49.2
AYL140GJ
40～80
130～140
225
272
230
173
180
0.541
61.3
AYL150GJ
45～90
140～150
240
286
260
193
195
2.5
0.794
78.9
AYL160GJ
56～112
150～160
255
300
285
218
210
1.067
94.7
AYL180GJ
71～160
160～180
280
346
300
233
235
1.665
123.2
注：1.表中的滑動轉矩是當環境溫度為0℃以上時的值。若環境溫度低于0℃時，滑動轉矩一般降低1.5％。
        2.軸孔直徑d按GB3852的規定，鍵槽型式選取A型。
        3.表中給出的質量及轉動慣量為最小軸孔計算的近似值。

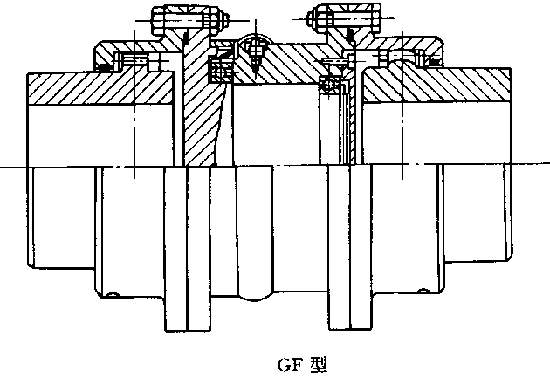

      GF型低速法蘭聯接液壓安全聯軸器基本參數和主要尺寸JB/T7355-94

GF型低速法蘭聯接液壓安全聯軸器

GF型低速法蘭聯接液壓安全聯軸器基本參數和主要尺寸（JB/T7355-94）/mm
型號
滑動轉矩Ts
/kN·m
d
D
D1
D2
D­3
(H7)
L
L1
L2
L3max
b
g
n-d1
t
C
轉動慣量I
/kg·m2
質量m
/kg
AYL90DF
11.2～22.4
90
105
180
155
105
175
146
17
156
—
—
8-M16
4
1.5
0.13
27
AYL130DF
22.4～45
130
145
225
196
135
180
145
20
158
32
13.5
2
0.32
39
AYL150DF
35.5～71
150
170
250
218
150
208
168
25
181
40
18
8-M18
5
2.5
0.56
54
AYL170DF
50～100
170
195
285
245
170
237
195
27
203
21
8-M20
6
1.03
79
AYL200DF
71～140
200
225
315
280
185
262
212
32
228
22.5
10-M22
7
1.65
100
AYL220DF
100～200
220
250
350
310
210
280
227
35
242
50
23.5
2.64
130
AYL250DF
140～280
250
280
390
345
235
300
242
40
257
70
25.5
10-M24
3
4.35
171
AYL280DF
200～400
280
315
440
390
255
332
272
42
287
80
29.5
16-M27
9
7.66
237
AYL300DF
250～500
300
340
490
435
275
357
288
47
306
90
34
16-M30
11
13
332
AYL340DF
355～710
340
383
550
492
320
390
318
50
336
100
34
22.4
450
AYL380DF
500～1000
380
425
620
555
380
405
328
55
346
100
36.5
10-M36
37
591
AYL420DF
710～1400
420
485
680
605
400
445
368
55
386
120
44.5
14
3.5
58
755
AYL480DF
1250～2500
480
535
780
690
450
545
461
62
479
47.5
10-M48
17
124
1238
AYL530DF
1600～3150
530
580
840
750
490
600
500
70
525
50
184
1570
AYL560DF
2000～4000
560
625
920
820
530
650
540
80
565
54.5
16-M56
19
4
289
2096
AYL630DF
2500～5000
630
690
1000
880
590
665
555
80
580
59.5
16-M64
408
2468
AYL670DF
3150～6300
670
760
1100
980
640
725
600
95
625
200
71.5
16-M72
21
5
660
3315
AYL750DF
4000～8000
750
835
1200
1080
700
770
630
110
655
79.5
20-M72
24
990
4140
    注：表中的滑動轉矩是當環境溫度為0℃以上時的值。若環境溫度低于0℃時，滑動轉矩應降低1.5％。

         GF型高速法蘭聯接液壓安全聯軸器基本參數和主要尺寸JB/T7355-94

GF型高速法蘭聯接液壓安全聯軸器

GF型高速法蘭聯接液壓安全聯軸器基本參數和主要尺寸（JB/T7355-94）/mm
型號
滑動轉矩Ts
/kN·m
Ⅰ型
Ⅱ型
適用于GⅠCL型鼓形齒式聯軸器
(ZBJ19 013-89)
適用于GⅡCL型鼓形齒式聯軸器
(ZBJ19 013-89)
D(h7)
D1
D2
L2
n-d
D(h7)
D1
D2
L2
n-d
AYL40GF
0.8～1.6
93
144
128
4
8-9
110
149
133
3
8-9
AYL50GF
1.4～2.8
120
174
154
8-11
126
167
150
4
AYL60GF
2.24～4.5
144
194
175
148
187
172
5
10-9
AYL70GF
3.15～6.3
163
224
196
12-11
165
204
188
12-9
AYL80GF
4.5～9
185
241
220
12-13
185
230
210
10-1
AYL90GF
7.1～14
207
260
238
210
256
235
14-1
AYL100GF
10～20
227
282
260
6
235
287
265
12-1
AYL110GF
14～28
243
314
284
10-17
270
325
300
14-1
AYL120GF
22.4～45
272
346
318
12-17
305
362
340
18-1
AYL140GF
31.5～63
308
380
352
340
412
384
6
14-1
AYL160GF
45～90
352
442
408
12-21
385
462
435
18-1
AYL180GF
63～125
392
482
448
16-21
435
512
482
22-1
AYL220GF
112～224
470
580
536
14-25
485
580
545
18-2
型號
Ⅲ型
L
L1
C
轉動慣量I
/kg·m2
質量m
/kg
適用于WGC、WG型鼓形齒式聯軸器(JB/T7001-93)
D(h7)
D1
D2
L2
n-d
Ⅰ
Ⅱ
Ⅲ
Ⅰ
Ⅱ
Ⅲ
AYL40GF
95
150
135
3
8-9
110
16
1
0.017
0.015
0.017
8.7
8.3
8.7
AYL50GF
110
170
155
125
17
1.5
0.03
0.033
0.031
12.4
12.7
12.4
AYL60GF
130
200
175
8-11
135
0.048
0.054
0.056
16.2
16.7
16.8
AYL70GF
152
225
200
5

0.069
0.088
0.089
19.5
21
21.1
AYL80GF
170
245
218
145
0.109
0.121
0.128
24.9
25.7
26.2
AYL90GF
190
272
248
10-13
160
0.168
0.172
0.194
32
32
33.2
AYL100GF
205
290
265
180
20
0.307
0.293
0.308
45.9
45.2
45.6
AYL110GF
218
315
288
6
10-17
210
0.527
0.471
0.463
64.5
62
61.2
AYL120GF
248
355
325
235
0.819
0.717
0.747
84.1
80.4
81.2
AYL140GF
295
412
380
10-21
245
23.5
1.53
1.23
1.49
117.7
109.8
116.3
AYL160GF
330
440
405
12-21
275
2
2.64
2.32
2.26
165.6
158.5
156.9
AYL180GF
370
490
455
16-21
315
4.49
3.85
3.94
237.2
225.7
226.7
AYL220GF
435
580
525
16-25
320
28
8.72
8.61
8.5
337.5
336.2
333.4
    注：1.表中的滑動轉矩是當環境溫度為0℃以上時的值。若環境溫度低于0℃時，滑動轉矩應降低1.5％。
    2.螺栓d對基準孔D的位置度：當d=9mm時為0.015mm，當d=11～17mm時為0.02mm；當d=21～25mm時為0.03mm。


          GC型液壓安全聯軸器基本參數和主要尺寸JB/T7355-94

GC型液壓安全聯軸器

GC型高速端面齒聯接液壓安全聯軸器基本參數和主要尺寸（JB/T7355-94）/mm
型號
滑動轉矩Ts
/kN·m
d
D
D1
D2
L
L1
L2min
L3
L4
H
t
n-d1
AYL80GC
10～20
70～80
180
160
140
200
25
174
25
5
35
12
8-M10
AYL110GC
20～40
85～110
225
205
180
210
30
178
50
AYL130GC
31.5～63
100～130
250
225
200
236
35
200
30
60
15
8-M12
AYL150GC
45～90
110～150
285
260
225
270
40
228
70
AYL170GC
63～125
130～170
315
285
250
305
45
258
35
10-M16
AYL190GC
90～180
150～190
350
315
280
325
50
272
80
AYL220GC
125～250
170～220
390
355
315
344
292
10
100
16
AYL240GC
180～355
190～240
440
400
350
378
55
320
45
115
16-M20
AYL260GC
250～500
220～260
490
450
380
408
350
135
AYL300GC
355～710
240～300
550
510
440
444
60
380
155
18
AYL340GC
500～1000
260～340
620
575
500
454
70
55
175
20-M24
AYL380GC
710～1400
300～380
680
635
550
472
400
215
24-M24
AYL460GC
1250～2500
360～460
780
725
640
512
80
430
65
15
255
24-M30
AYL500GC
1600～3150
400～500
840
775
710
582
500
75
285
20
24-M36
AYL530GC
2000～4000
420～530
920
855
760
644
90
550
310
AYL560GC
2500～5000
460～560
1000
915
840
658
565
85
340
20-M48
AYL630GC
3150～6300
530～630
1100
1015
920
726
100
620
370
25
AYL670GC
4000～8000
560～670
1200
1100
1000
770
110
655
400
20-M56
型號
d2
齒形尺寸
轉動慣量I
/kg·m2
質量m
/kg
z
b
h
h1
f
α
R
AYL80GC
M12
36
7.844
4.328
11.856
0.6
6°50′2″
2
0.15
31
AYL110GC
48
7.357
3.81
10.52
0.45
5°8′12″
0.39
51
AYL130GC
M16
8.175
4.933
12.766
0.66
69
AYL150GC
60
7.457
4.038
10.795
0.36
4°6′49″
1.25
140
AYL170GC
M20
8.242
5.476
12.592
2.15
140
AYL190GC
72
7.633
4.339
11.277
0.3
3°25′48″
3.5
185
AYL220GC
8.505
4.556
12.512
0.6
2.25
5.7
242
AYL240GC
M24
96
7.198
2.91
8.92
0.45
2°34′26″
10
338
AYL260GC
8.016
4.034
11.167
17
467
AYL300GC
8.997
5.381
13.864
29
617
AYL340GC
M30
120
8.114
3.578
10.276
0.36
2°3′35″
2.5
48
805
AYL380GC
8.9
4.657
12.434
72
990
AYL460GC
M36
144
8.507
4.028
11.356
0.45
1°43′
131
1360
AYL500GC
M42
9.162
4.927
13.154
200
1760
AYL530GC
10.034
6.126
15.511
320
2370
AYL560GC
M48
180
8.726
4.058
11.956
0.72
2°44′43″
458
2885
AYL630GC
9.598
5.257
14.354
750
3900
AYL670GC
10.471
6.456
15.751
1125
4970
    注：1.表中的滑動轉矩是當環境溫度為0℃以上時的值。若環境溫度低于0℃時，滑動轉矩一般降低1.5%。
        2.軸孔直徑d按GB/T3852的規定，鍵槽型式選取A型。
        3.表中給出的質量及轉動慣量均為最小軸孔計算的近似值。
        4.AYL80GC～AYL530GC中α與α1等值，AYL560GC～AYL670GC中α­1為零。

    液壓安全聯軸器與撓性聯軸器組合應用示例如下：
    a．DZ型：與彈性聯軸器組合應用，見圖1。
    b．GZ型：與鼓形齒式聯軸器組合應用，見圖2。
    c．DJ型：與齒輪傳動裝置組合應用，見圖3。
    d．GJ型：與鏈條聯軸器組合應用，見圖4。

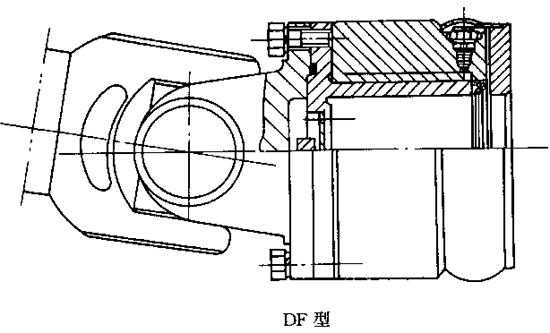

    e．DF型：與十字軸向聯軸器組合應用，見圖5。
    f．GF型：與雙聯鼓形齒式聯軸器組合應用，見圖6。
液壓安全聯軸器與撓性聯軸器組合應用
液壓安全聯軸器與撓性聯軸器組合應用
液壓安全聯軸器與撓性聯軸器組合應用液壓安全聯軸器與撓性聯軸器組合應用
液壓安全聯軸器與撓性聯軸器組合應用液壓安全聯軸器與撓性聯軸器組合應用
頁次：1/1  每頁10條  共10條信息  分頁：[1]

上海楓信傳動機械有限公司

電話：021-69577328  傳真：021-69577150  地址：上海市嘉定區外岡鎮

減速機 減速機超市 Reducer - Gearbox
